生産ラインへの組み込みに最適

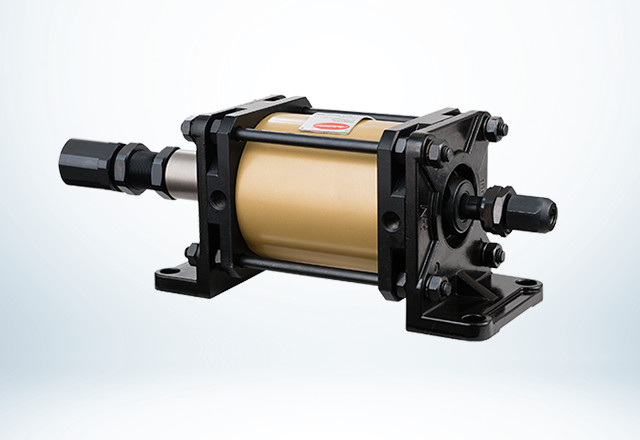

エアー源を利用したインパクトプレスのモジュールタイプ。コンパクトでインラインに最適です。
製品の特長
-
シリンダ・ロッドの中にインパクト機構を採用
コンパクトなのでカシメ工程や内容を都度変更更する必要がない刻印工程など自動生産ラインに使用できます。
-
仕様
項目名 MB19VP MB21VP 取付ベース（mm） 168×65 261×115 全高（mm） 77.5 131 全ストローク（mm） 22 67 有効ストローク（mm） 14 49 コレット寸法（mm） φ8 φ10 衝撃力調整範囲（kg） 0～700 0～3500 芯高（mm） 45 73 本体重量（kg） 2 10 -
