ヘッド部が全方向に取り付け可能なコンパクトレーザーマーカー

30W・50W・75Wの3種類の出力があり、用途に応じて最適な機種をお選びいただけます。印字中のみ起動LDを点灯させるFAYb独自の合理的な方式を採用し、LD交換周期を飛躍的に延ばすことが可能になりました。

製品の特長

  • 全方向に取り付け可能なコンパクトヘッド

    マーキングする状況に合わせてフレキシブルに設置できます。シリアル通信、I/O制御で量産ラインでの使用も可能です。

  • レーザーダイオード(LD)の交換周期が長く、メンテナンス性を向上

    印字中のみ起動LDを点灯させるFAYb独自の合理的な方式で、LD交換周期を飛躍的に延ばすことが可能になりました。 冷却水を使わない完全空冷式なので、純水、イオン水交換樹脂など交換部品は必要ありません。

  • 3次元制御のオートフォーカス機能内蔵(オプション)

    オプションのVari-Zを取り付ければオートフォーカス機能で最大78mm(+/- 38mm)の高低差にマーキングが可能です。

  • 簡単操作の専用ソフトウェア「Merlin II」

    図面データを読み込めば刻印パターンを作成でき、画面イメージのままマーキングすることができます。自動連番、カレンダー、データコード化機能付き。
    2次元CADのDXFファイルを取り込むことも可能です。オペレーター、デザイナー、スーパーバイザー、ユーザー対象区別のためのパスワード設定ができます。

  • 仕様

    項目名 F3シリーズ F5シリーズ F7シリーズ
    レーザー / 種類 Ytterbium Fiberレーザー クラス4
    レーザー / 平均出力 30W 50W 75W
    レーザー / 波長 波長 1,060nm
    マーキングエリア 標準 110x110mm(F163レンズ)
    175x175mm(F254レンズ) *オプション
    230x230mm(F330レンズ) *オプション(Vari-Z非対応)
    250x250mm(F350レンズ) *オプション(Vari-Z非対応)
    290x290mm(F420レンズ) *オプション
    ワークディスタンス 186mm(mm) 標準163mmレンズ
    ポジショニング 赤ダイオードライト
    冷却方式 空冷(外部装置不要)
    使用環境 / 使用周辺温度 10~40℃
    使用環境 / 使用周辺湿度 10~85%
    電源電圧 115VAC/230VAC/50Hz/60Hz
    消費電力 0.5kw
    寸法 / レーザー W127×H140×D150 (10W)

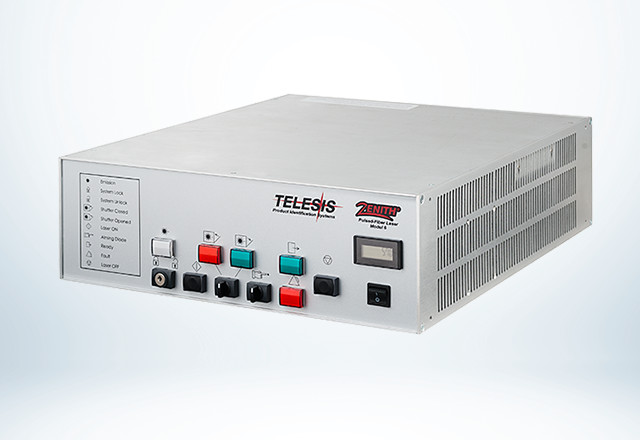

    寸法 / コントローラー W425×H140×D508
    質量 / レーザー 6.82kg
    質量 / コントローラー 15kg
